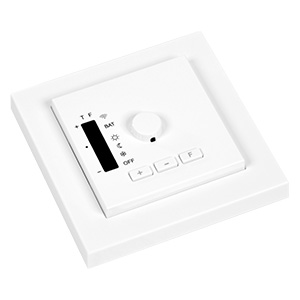

ST01 Temperatursensor Heizung Format 55
Der Temperatursensor ST01 ist ein batteriebetriebener Funk-Thermostat für die Raumtemperaturregelung im Bereich von ca. 14 °C - 25 °C.
Der Sensor kann in Abdeckrahmen mit einem Ausschnittsmaß von 55x55 mm verschiedener Hersteller montiert werden.
Die aktuelle Raumtemperatur wird zyklisch gemessen, mit dem einstellbaren Sollwert verglichen und bei Abweichungen ein entsprechender Schaltbefehl an die Empfänger gesendet.
Neben dem Tag-Betrieb, steht auch eine Nacht-Absenkung mit separat einstellbarer Solltemperatur zur Verfügung.
Der Sensor arbeitet entweder mit EIN/AUS-Befehlen oder über eine erweiterte Regelung mittels Pulsweitenmodulation (PWM).
Die aktuelle Raumtemperatur wird zyklisch gemessen, mit dem einstellbaren Sollwert verglichen und bei Abweichungen ein entsprechender Schaltbefehl an die Empfänger gesendet.
Neben dem Tag-Betrieb, steht auch eine Nacht-Absenkung mit separat einstellbarer Solltemperatur zur Verfügung.
Der Sensor arbeitet entweder mit EIN/AUS-Befehlen oder über eine erweiterte Regelung mittels Pulsweitenmodulation (PWM).
ST01E5001-01-02K
Technische Daten
| Codierung | Werkscodierung mit Easywave-Telegramm |
| Frequenz | 868,30 MHz |
| Kanäle | 1 |
| Reichweite | typisch 150 m bei guten Freifeldbedingungen |
| Spannungsversorgung | 2x 3V-Batterien, CR2032 |
| Regelmodi | EIN/AUS PWM (nur mit RCP15 und RCJ15) |
| Funktion | Erfassen und Weiterleiten von Temperaturdaten und Auswertung in Schaltbefehlen, Tag-Betrieb Nacht-Absenkung Frostschutz |
| Regelbereich | ca. +14 °C bis ca. +25 °C |
| Betriebstemperatur | -20 °C bis +40 °C |
| Abmessungen | Abdeckung: 55 x 55 x 16 mm Montageplatte: 71 x 71 x 1,5 mm Abdeckrahmen: 80 x 80 x 9,4 mm |
| Gewicht | 36 g (inklusive Batterien) |
| Farbe | weiß ähnlich RAL 9003 |
Lieferumfang
- Temperatursensor
- 2 Batterien
- Montageplatte
- Abdeckrahmen
- Klebepad
- Bedienungsanleitung
Zubehör (optional)
| RTS22-ACC-01-01P | Montageplatte, weiß |
| RTS22-ACC-05 | Abdeckrahmen einfach, Format 55, weiß |
RTS22-ACC-01-01P
RTS22-ACC-05
Ausführungen
| Produktnummer | Beschreibung |
|---|---|
| ST01E5001-01-02K | Temperatursensor, Easywave, 1x PWM/EIN/AUS, Heizung, Format 55, weiß |
Kompatibilität
Der Temperatursensor ST01 ist mit verschiedenen Designs von Abdeckrahmen mit dem
Ausschnittsmaß 55 x 55 mm, wie in folgender Tabelle aufgeführt, kompatibel.| Hersteller | Produkte (Markenartikel) |
|---|---|
| BERKER | B1 B3 B7 Glas S1 |
| GIRA | E2 Event Esprit Standard55 |
| JUNG | A500 AS500 A Creation Aplus |
| MERTEN | M-Arc M-Plan M-Smart M-Star |
| ELSO | JOY RIVA mit Kombirahmen 55 SCALA mit Kombirahmen 55 FASHION mit Kombirahmen 55 |
und Warenzeichen der jeweiligen Unternehmen/Rechteinhaber.
